Conexion Tipica Del Bajoflujo de Espesador

Conexion Tipica Del Bajoflujo de Espesador

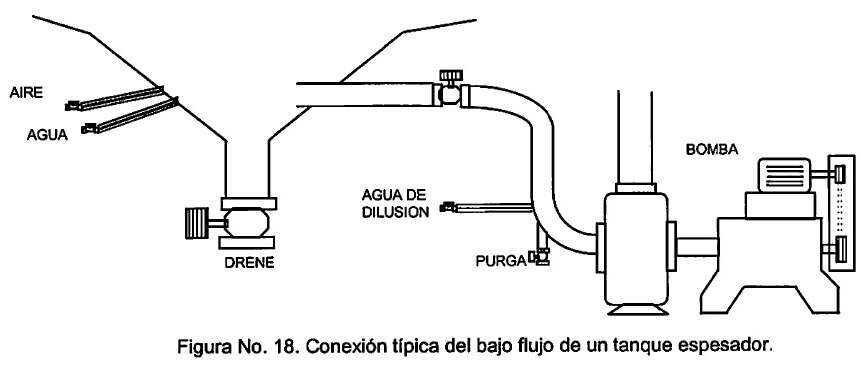

La conexion tipica de un bajo flujo de un espesador se muestra en la figura (17) en la cual se denota que se requiere contar con:

  • Conexion lateral – Tuberia conectada al cono y que permite el paso de la pulpa del espesador a la bomba, debe de contar con una valvula que permita interrumpir el paso de pulpa a la bomba cuando esta se encuentre fuera de operacion ademas de be de contar con una tuberia con valvula para poder adiciona agua de dilucion.
  • Linea de aire conectada al cono – Esta linea solo se usara en casos de emergencia, cuando el espesador se sobrecarge o se lleague a tapar el cono con pulpa.
  • Linea de agua conectada al cono – Esta linea solo se usara en casos de emergencia, cuando el espesador se sobrecarge o se lleague a tapar el cono con pulpa.
  • Linea de derando – Esta se encontrara en la parte inferior del espesador y permitira el descargado del tanque para cualquier mantenimiento de la rastra sin necesidad de bombear el contenido del tanque.
  • Equipo de bombeo – Se instala normalmente una bomba horizontal o bien una bomba de diafragma.figura-no-18
